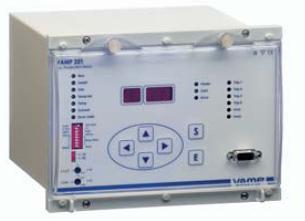

VAMP 221

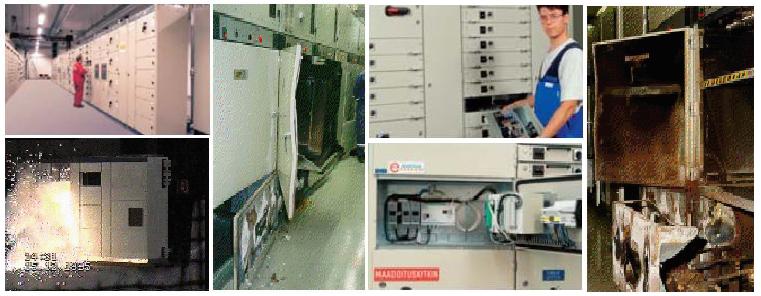

El ARCO es un cortocircuito a través del aire entre una parte viva y tierra o entre partes vivas. Su aparición provoca alta radiación de luz, rápido crecimiento de presión y temperatura, funde el metal y genera gases tóxicos. Un arco que no se despeja oportunamente finaliza con una explosión.
La norma IEC 62271-200 aborda el tema de los Arcos en switchgears, donde se establece:
- Aún cuando un switchgear sea operado y mantenido de acuerdo a las recomendaciones del fabricante, no se puede descartar completamente la ocurrencia de un ARCO.
- La ocurrencia de arcos al interior de los switchgears se da con mayor frecuencia en algunos puntos que en otros y entrega recomendaciones a tener presente, uno de estos puntos son los compartimientos de cables.
- Se recomienda dotar al personal de elementos de protección personal que reduzca consecuencias frente a un arco.
- Se recomienda una rápida eliminación de la falla de arco, mediante el uso de protección diferencial de Barras 87B o mediante el uso de sensores sensibles a la luz.
- Aumentar la resistencia del switchgear al arco.
- Relé de sobrecorriente no protege contra arco.
Publicaciones de IEEE:
- "Entre cinco y diez veces al dia ocurren explosiones de arco en los Estados Unidos".
- "Cada año, mas de 2.000 personas son tratadas en centros de quemaduras con daños severos por Arco".
Características:
- El sistema reconoce el arco por medio de la detección de luz (sobre 8000lux) y sobrecorriente.
- El sistema VAMP está formado por unidad maestra VAMP 221, esclavos de luz, esclavos de corriente y sensores de luz.
- Tiempo de operación 7 ms con contacto de disparo electromecánico (de acuerdo a norma de relés de protección).
- Display informativo.
- Supervisión interna completa.
- Cumple con los estandares IEC-255.
- Puede ser combinado con relés convencionales VAMP.
